蘭劍智能堆垛機裝配方法：
1、地軌的裝配
· 按照地軌枕鐵的安裝進行畫線；
· 每塊枕鐵的安裝點進行水平測量；
· 在已畫好線的地方進行打孔；
· 根據水平測量得到的數據，對各個枕鐵的安裝點進行合理的墊片分配；

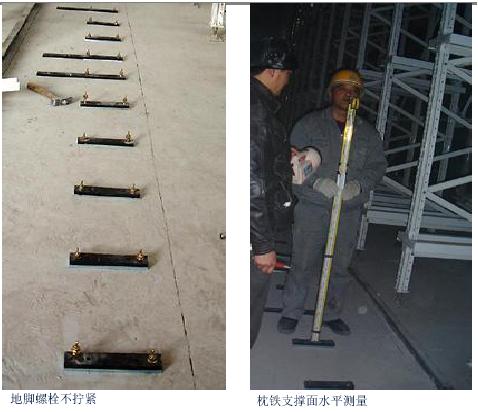

· 預裝枕鐵，地腳螺栓先不擰緊；
· 對枕鐵的支撐面進行水平測量；
· 如果水平度滿足要求的話，就擰緊地腳螺栓進行固定；
· 鋪上地軌，拉條釣魚線，對地軌進行直線定位；
· 裝上地軌壓塊，并擰緊；地腳螺栓不擰緊枕鐵支撐面水平測量

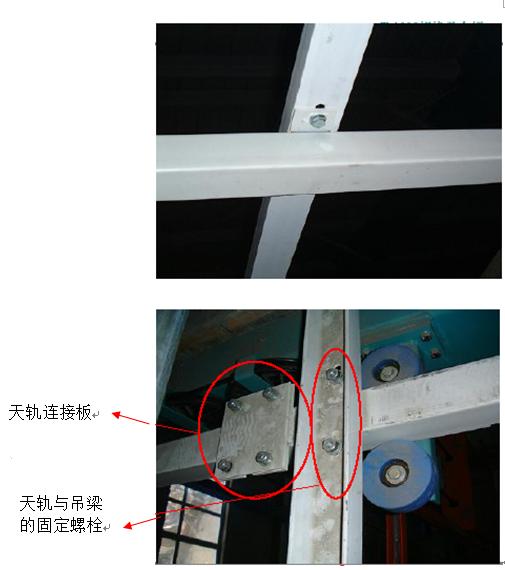

2、天軌裝配

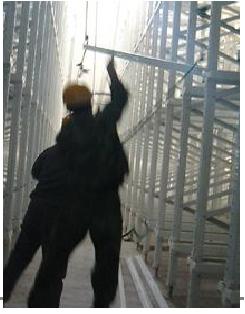

· 將吊梁吊到貨架頂面上，因是高空作業，特別要注意安全；
· 將吊梁安裝固定好；
· 將天軌提升到貨架頂端，
· 把天軌安裝到吊梁下面
· 以地軌為基準，調整天軌的安裝精度；

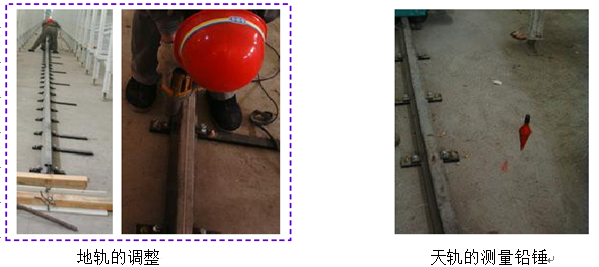

3、地軌、天軌的精度調整
· 地軌的水平度，是通過添加或減少枕鐵墊片來實現；
· 在安裝線上拉直一條長的釣魚線，對地軌的直線度進行測量；
· 參考釣魚線，挪動地軌，讓地軌與釣魚線平行，這樣可實現其直線度；
· 在地軌達到精度滿足要求后，我們以地軌為基準，調整天軌的安裝精度；
· 從天軌上吊下鉛錘，能過鉛錘測量天軌相對于地軌的水平尺寸，按照安裝圖的尺寸，挪動天軌的水平位置，以達到天軌的安裝精度；

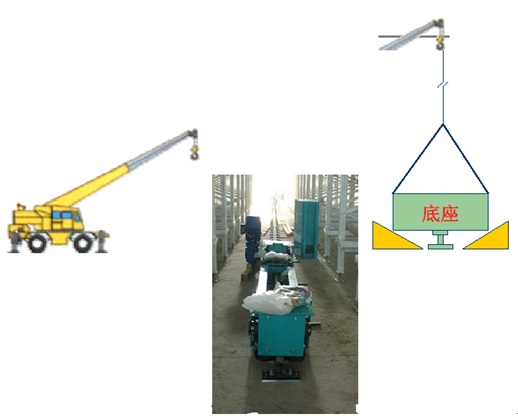

4、堆垛機底座裝配
· 選擇天軌還沒有安裝好的空間進行堆垛機安裝；
· 將底座安裝在地軌上面；
· 采取合理措施，防止底座往兩邊倒；

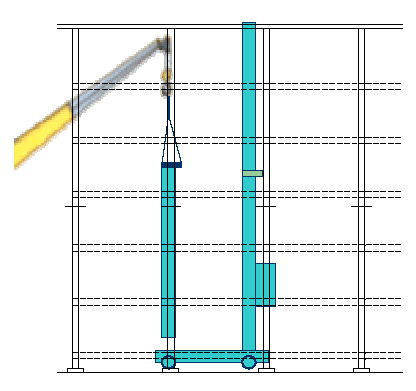

5、A桅桿的吊裝
· 連接上、下桅桿，每條桅桿針對不同的堆垛機印上不同號碼的鋼印，安裝時要按號碼連接
· 要在吊裝A桅桿前將卷揚機裝好；
· 吊裝A桅桿，擰上固定螺栓，做好桅桿的固定工作，防止桅桿往邊上倒；
6、吊裝B桅桿的下柱
· 每條桅桿針對不同的堆垛機印上不同號碼的鋼印，安裝時要按號碼安裝；
· 吊裝桅桿，擰上固定螺栓，做好桅桿的固定工作，防止桅桿往邊上倒

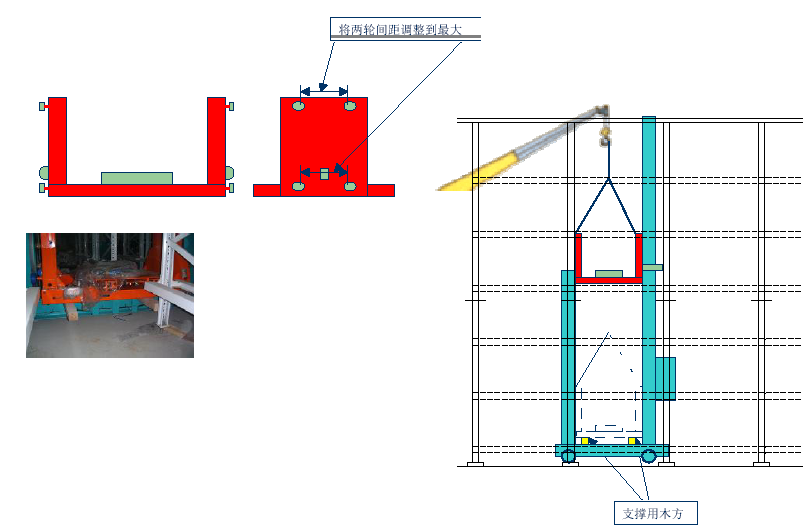

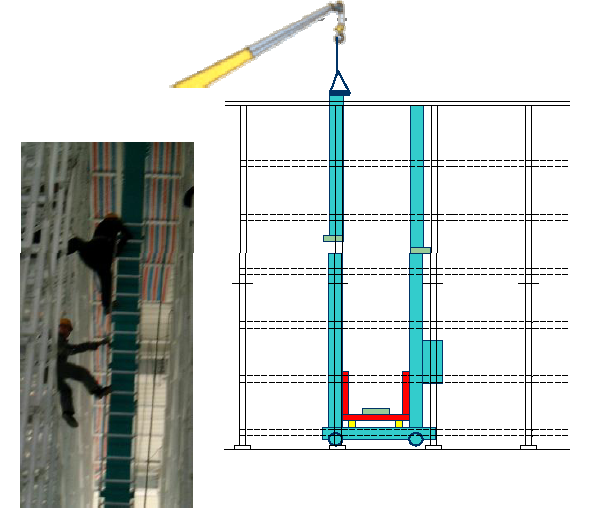

7、吊裝貨臺
· 在吊裝貨臺前，要先對貨臺的移動導輪作調整，等吊裝好后再重新調整或重裝回去。
· 吊機在吊起貨臺的同時，要慢慢移動貨臺的位置，將貨臺兩側的導向輪嵌入桅桿。
· 將貨臺緩慢降下，注意不要使兩側導向輪從桅桿上滑出。
· 貨臺先用木方進行支撐；
8、吊裝B桅桿的上柱
· 每條桅桿針對不同的堆垛機印上不同號碼的鋼印，安裝時要按號碼安裝；
· 吊裝桅桿，擰上固定螺栓，做好桅桿的固定工作，防止桅桿往邊上倒

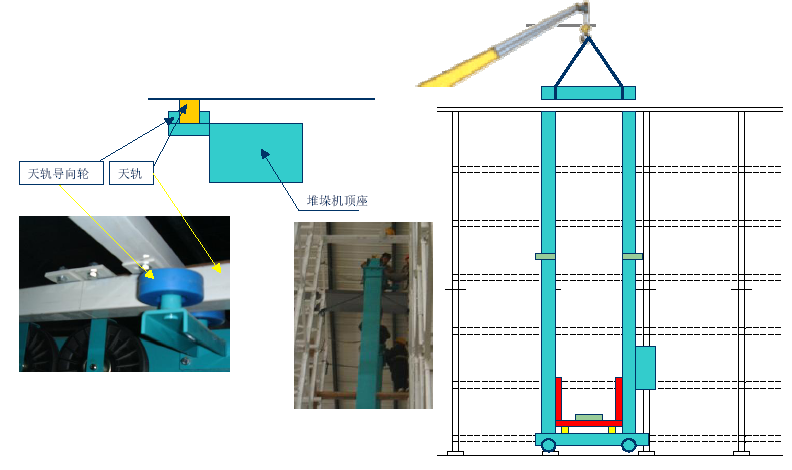

9、吊裝頂座作業：
· 在未安裝天軌的地方吊裝頂座
· 上好螺栓并擰緊；
· 放開走行馬達的制動器，并推動堆垛機前行，讓天軌導向輪嵌入天軌，注意不要讓垛機往邊上倒；

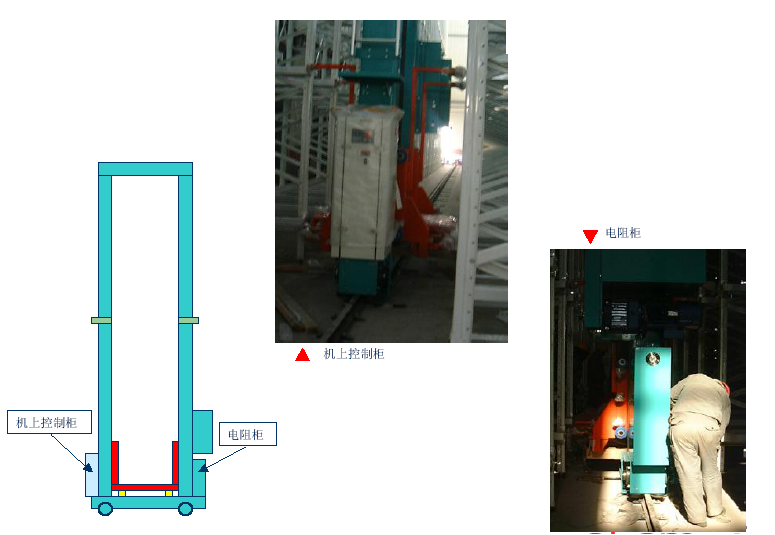

10、控制柜與電阻柜的裝配
· 將電線放入控制柜與電阻
· 定位后擰上螺栓；

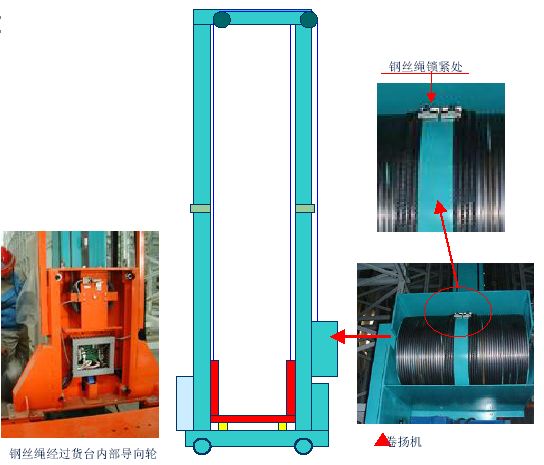

11、鋼絲繩的裝配
· 每臺堆垛機有兩線長短不同的鋼絲繩，安裝時要分清；
· 鋼絲繩要繞過貨臺上的內部導向輪；
· 兩鋼絲繩一端頭掛在頂座的兩掛銷上，另一頭固定在卷揚機上；
· 卷揚機上，兩鋼絲繩端頭申進的長度要盡量相同（大約200mm），因這會影響貨臺的水平，如果相差太多，有可能會超過貨臺水平調整的限度。
· 鋼絲繩鎖緊后，放開升降馬達的制動器，手動轉動升降馬達，讓卷揚要收緊鋼絲繩；
12、集電軌的裝配
· 把集電軌的吊鉤裝上，但不擰緊吊鉤的固定螺母；
· 將集電軌平鋪在其安裝旁；
· 將集電軌嵌入吊鉤上；
· 集電軌兩端的端頭安裝好，注意給集電軌保留適當?shù)拈L度；
· 集電軌拉緊，讓兩端頭的拉緊彈簧處在規定的長度上(說明書上標有)；
· 擰緊吊鉤的固定螺母；
13、裝配小配件
· 安裝行走編碼器Encode1和升降編碼器Encode2
· 集電軌電刷安裝
· 安裝緊急減速、緊急停止等感應器
· 安裝貨臺到控制柜的連接線
14、地上控制柜的安裝及排線、接線
· 將地上控制柜定位好，用螺栓固定好
· 做好線槽
· 按圖紙進行排線、接線，注意排線和接線的規范化
· 接好線后，要把所有的開關打到斷開狀態

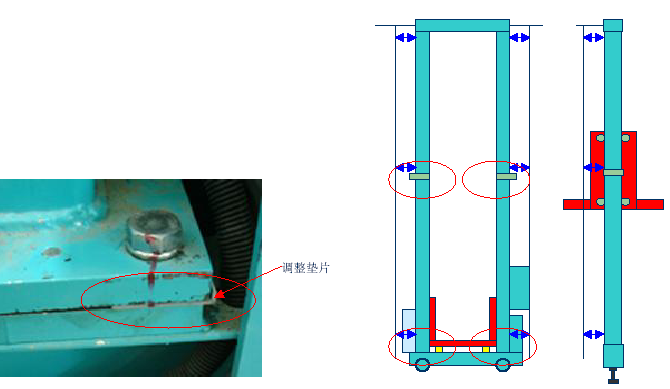

15、A、B桅桿的垂直精度調整(前提條件：地軌和天軌的精度必須滿足精度要求)
· 用鉛錘對桅桿進行測量，根據數據來判斷其垂直精度；
· 通過在紅圈處(如右圖)墊入墊片來調整調整墊片；

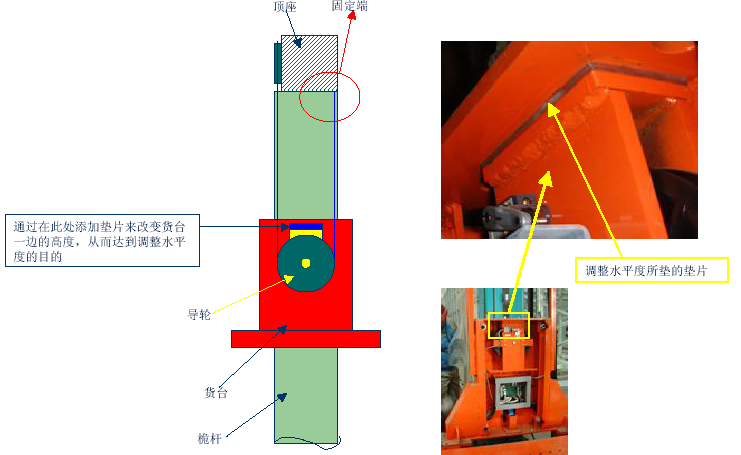

16、貨臺的水平調整
· 先測量水平，如果兩邊高度相差過大，要通過調整鋼絲繩的長度來現實大幅度的水平調整；
· 如果兩邊高度相差不大，可以通過右圖的調整方法來實現水平微調(右圖為微調整方法)固定端頂座；

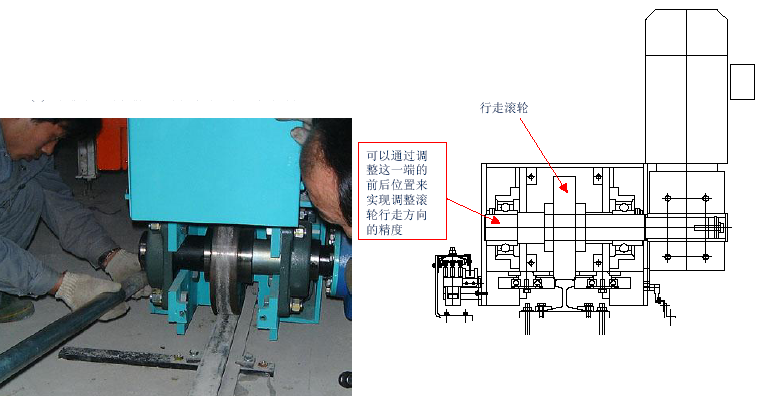

17、調整行走滾輪的走向精度
· 先在地軌上放上一張白紙，然后推動堆垛機，讓堆垛機在紙上走過，我們再從紙上判斷堆垛機哪邊的地軌導向輪壓到地軌上，通過這樣來判斷行走滾輪的走向偏往哪個方向；
· 先卸掉底座兩端的擋板，松開滾輪主軸的鎖緊螺栓，再慢慢調整主軸，改正行走滾輪的走向精度。
· 在移動堆垛機前，必須先鎖緊主軸的鎖緊螺栓；

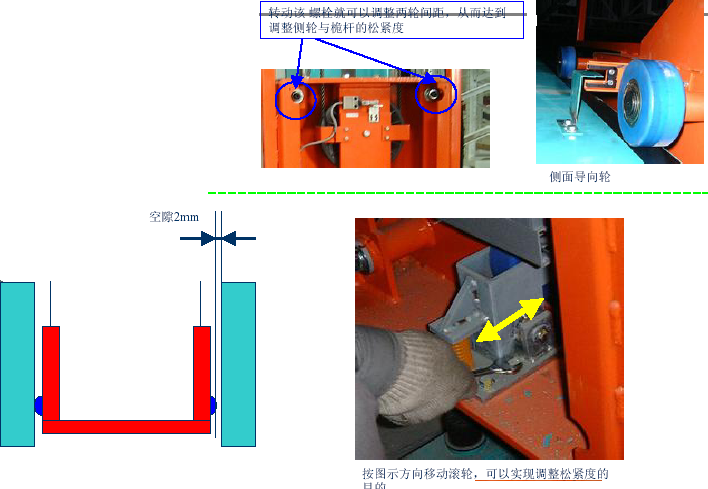

18、調整貨臺的升降導向輪的松緊度
· 調整側面導向輪的松緊度，方法如右圖所示；
· 根據下圖方法可以調整正面導向輪的松緊度；
19、調整行走和升降認準片的位置
· 調整行走認準片，將堆垛機放在手動方式運行，并將貨臺停留在中間層的貨位上，按順序移動堆垛機，每在一貨位上停止后，對貨叉與貨架擱板的距離進行測量，判斷貨叉是否處在貨位的中心位置，否側跟據測量數據對認準片進行調整，使堆垛機在貨位上停止時，貨叉處在貨位的中心位置。
· 升降認準片的調整，將堆垛機放在手動方式運行，然后遮住貨臺載貨感應器(請堆垛機處在非空載的狀態下)，按順序升降堆垛機，堆垛機在每層停止時，測量貨叉上表面與貨架擱板上表面的距離，要求是50mm，根據測量數據調整升降認準片的位置。
調整緊急停止擋板。
